产品介绍

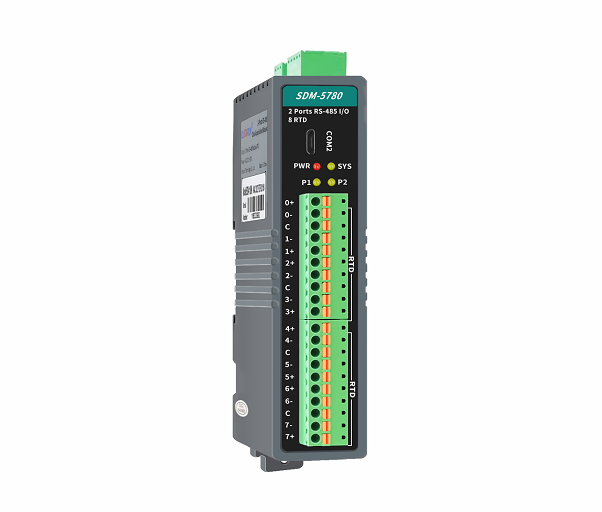

        SDM-5780是一款8路Pt100/Pt1000热电阻温度采集模块，SDM-5780A为8路Pt100(-200 ~ +650℃) / Cu50(-50 ~ +150℃)热电阻温度采集模块；SDM-5780B为8路Pt1000(-100 ~ +300℃) / Pt1000(-150 ~ +550℃)热电阻温度采集模块，通信接口采用2路RS-485接口，可分别接到两个不同的主站，支持标准Modbus RTU 协议，可以直接和组态软件、PLC、DCS工控触摸屏进行连接。
功能特点
1、模块支持2个RS-485接口，可分别接到两个不同的主站
2、支持标准Modbus RTU协议接口，组态配置简单
3、支持1024个数字量和256个模拟量扩展Modbus缓冲区，便于主站之间交换数据
4、提供Windows配置工具软件，用于对模块的管理、配置及调试
5、RTD热电阻输入、电源供电及通信具有完备的LED灯指示
6、支持AC/DC10~30V宽电压供电，提供过流及过压保护
7、卡片式设计，结构紧凑、小体积，占用空间小
8、I/O接口采用按压式接线端子，接线快捷方便

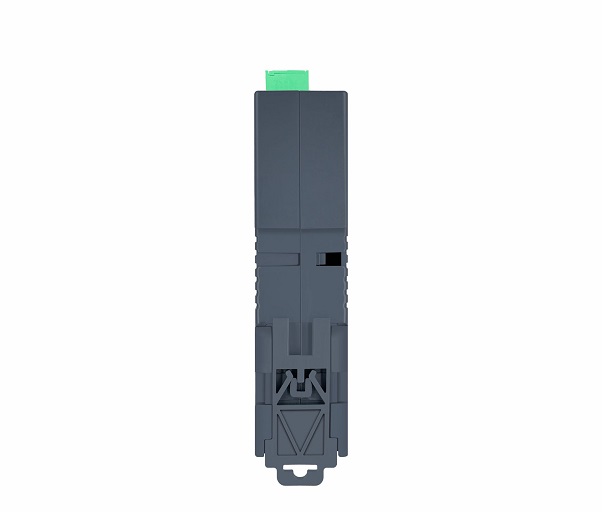

9、标准35mm DIN 导轨安装
产品规格
(1)、RTD热电阻输入
1．输入通道：8通道
2．输入信号类型：SDM-5780A：Pt100(-200 ~ +650℃) / Cu50(-50 ~ +150℃)
                               SDM-5780B：Pt1000(-100 ~ +300℃) / Pt1000(-150 ~ +550℃)
3．分 辨 率：16位ADC；低速模式：13bit，高速模式：15bit
4．采样速率：低速模式：2次/秒，高速模式：>10次/秒
5．数值范围：温度=工程值/10；掉线值=32767
6．采样精度：低速模式：±0.5℃，高速模式：±1℃
7．线阻补偿：三线制传感器自动补偿线电阻
8．隔离方式：数字隔离
(2)、接口参数
1．通讯协议：Modbus-RTU
2．接口类型：2路数字隔离RS-485接口（支持2个主站），COM2支持RS-485和USB复用
3．接口保护：600W浪涌保护，15KV ESD保护，1500V隔离保护
4．波 特 率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps.
5．校 验 位：无校验、偶校验、奇校验
6．默认参数：9600，N，8，1（波特率和校验位可修改）
(3)、电气参数
1．看门狗：内部软件看门狗
2．电源供电：AC/DC10~30V，24V@100mA(Max.)
3．电源保护：防反接保护、过流及过压保护
4．I/O接线方式：非螺丝式3.81mm按压接线端子
5．外形尺寸：长x宽x高（毫米），142x96x30(mm)
6．外壳材质：工业级阻燃ABS+PC合金塑料外壳
7．安装方式：标准35mm DIN导轨安装
(4)、环境参数
1．工作温度： -20℃ ~ +70℃
2．存储温度： -40℃ ~ +85℃
3．相对湿度： 5% ~ 95%，无冷凝
4．防护等级： IP20

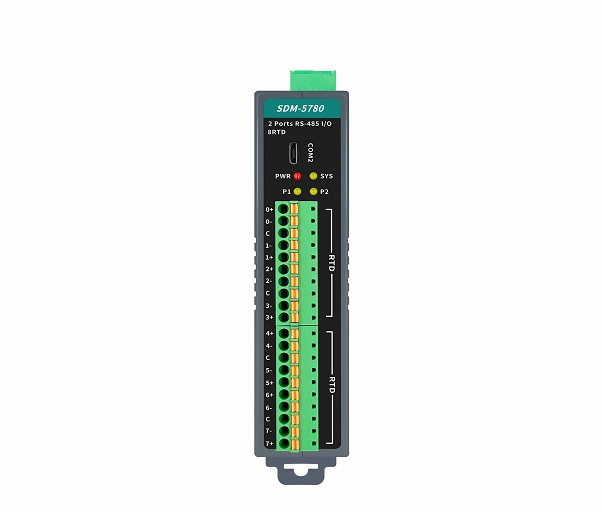

模块指示灯定义
1．PWR：电源供电正常时亮红灯，无供电时熄灭
2．SYS：模块初始化时闪烁，模块运行时熄灭
3．P1，P2：对应RS-485口通信时闪烁，不通信时熄灭
使用默认通信参数

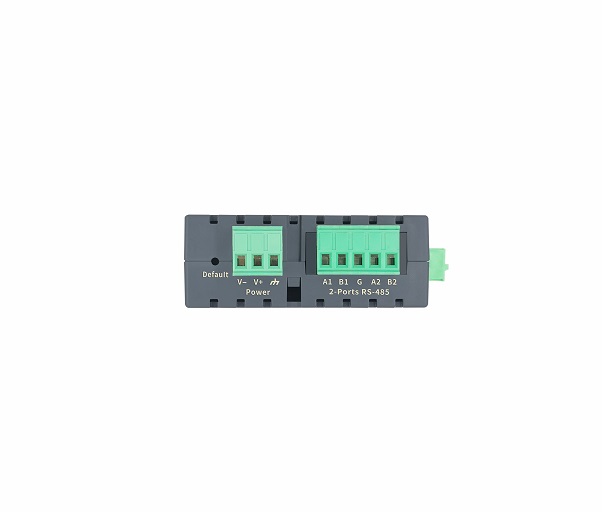

1．当忘记模块通讯参数（模块地址、波特率、校验位）时，在模块运行时，按住恢复默认按钮3秒，SYS灯闪烁，配置参数恢复出厂设置，这时模块的通信参数为（9600，N，8，1），模块地址为01。

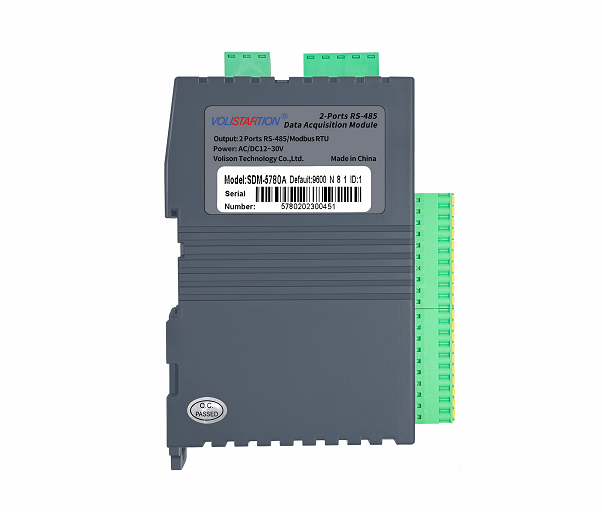

选型定义
SDM-5780A：8RTD(Pt100/Cu50)
SDM-5780B：8RTD(Pt1000)
