产品介绍

ADM-2720是一款专为工业自动化通信中，解决RS-232接口信号转换成RS-485/422信号的光电隔离型转换器，支持传输速率最高达115.2Kbps，RS-485接口端采用光电隔离技术，600W 防雷浪涌保护电路，提供1500V 的隔离电压可以有效地抑制闪电和ESD保护。RS-485工作模式采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决 RS-485 收发转换时延问题。RS-485 接口传输距离大于 1000 米、性能稳定。广泛用于高速公路收费系统，道路监控系统及电力采集系统中，是一款性能卓越，价格优良的数据接口转换产品。

性能参数

1、兼容RS-232、RS-485 TIA/EIA标准

2、自动发送、接收数据：RS-232三线(TXD.RXD.GND)制通信

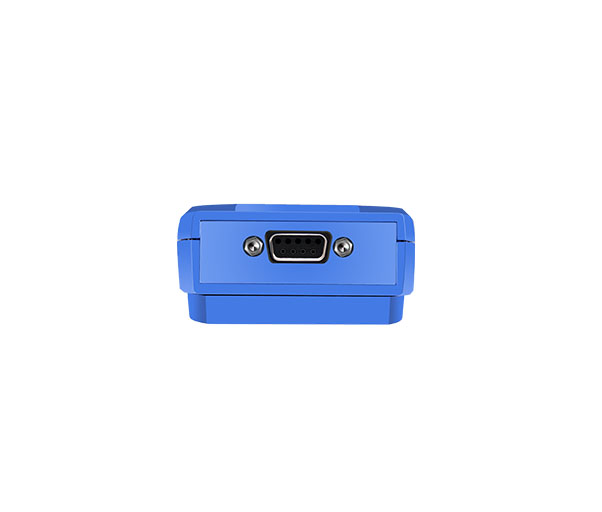

3、输入接口：RS-232接口 (DB9母头），配送公转母串口线

4、输出接口：RS-485/422，RS-485(T/R+,T/R-)，RS-422(T/R+,T/R-,RXD+,RXD-)

5、通信速率：300BPS-115.2KBPS

6、工作电源： DC9-48V，DC12V@150MA（MAX）（可接24V电源）

7、负载能力：每路RS485能够连接32个设备

8、通讯距离：1000米（1200BPS）

9、LED指示：电源、数据方向指示

10、工作方式: 异步半双工（RS-485）,异步全双工（RS-422)

11、光电隔离：隔离电压1.5KVrms /500VDC绝缘，隔离DC/DC模块,RS-485/422提供600W的防雷浪涌，15KV ESD保护

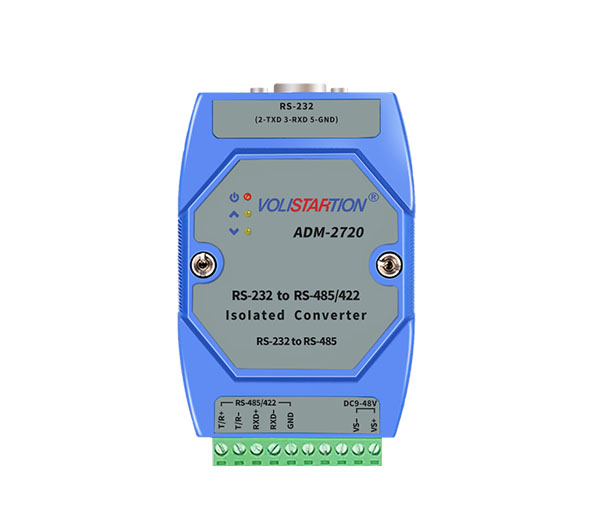

12、电气接口：RS-232（DB9），RS-485/422（工业端子台），电源（工业端子台）

13、传输介质：双绞线或屏蔽线

14、安装方式：35mm DIN导轨安装

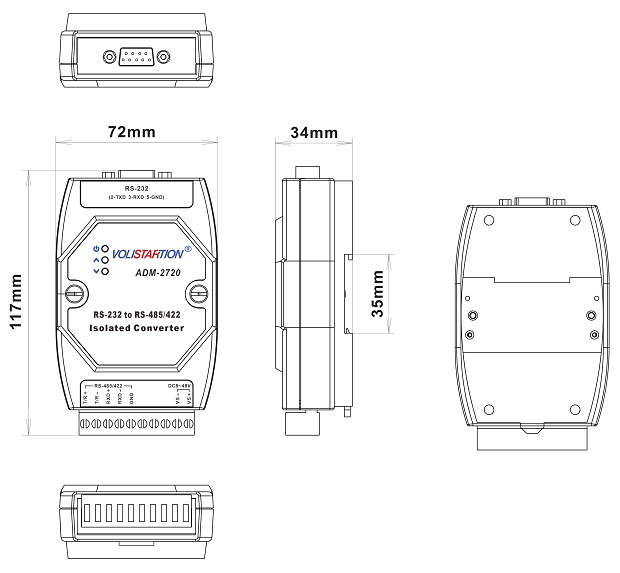

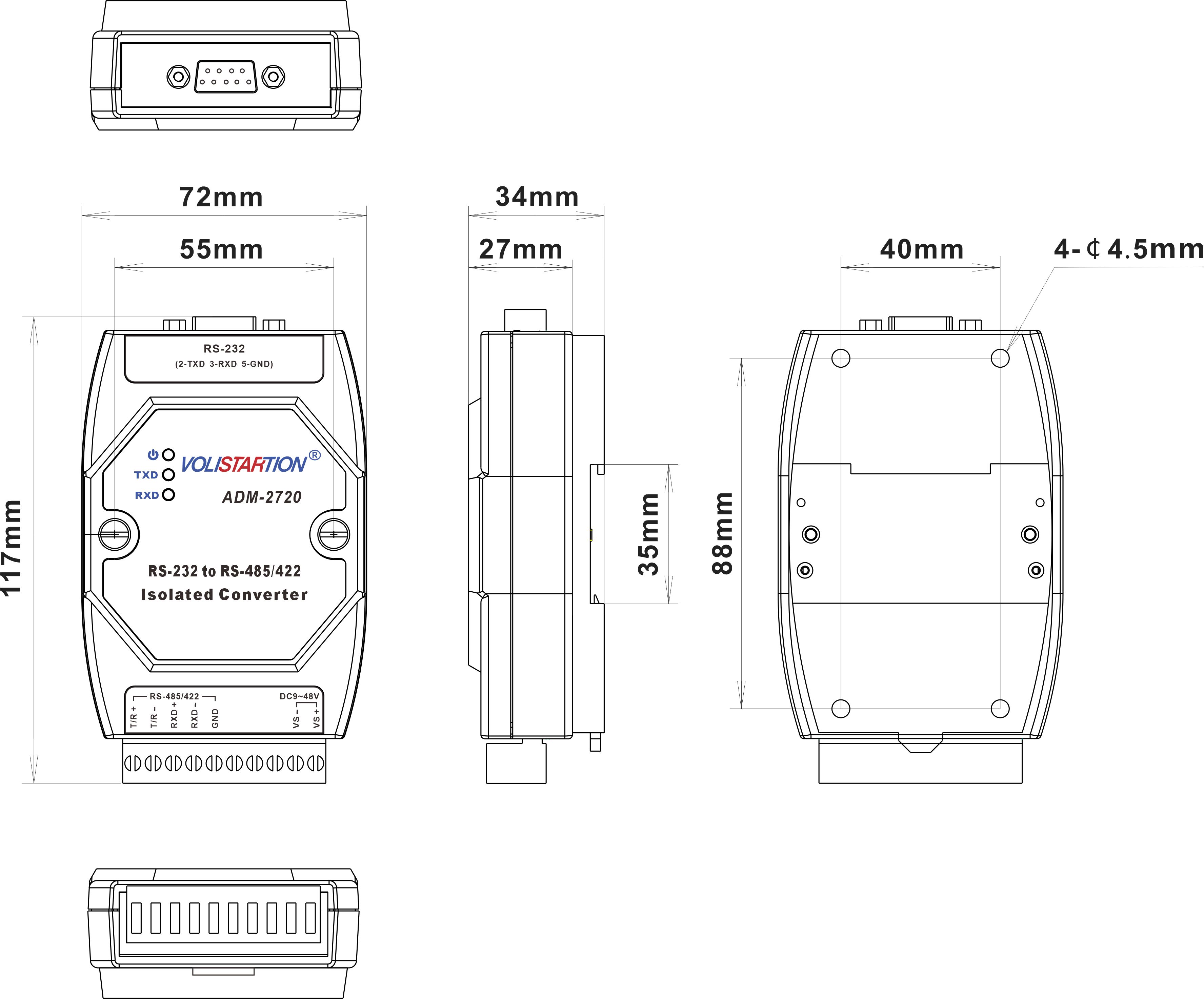

15、结构尺寸：103x72x27(mm)，长x宽x高（毫米）

16、使用环境：-20℃ 到 75℃，相对湿度为5%到95%
