4口串口服务器

  • 产品型号:IDM-5734
  • 通信速率:300BPS-921.6KBPS
  • 供电电压:DC9~36V宽电压供电
  • 产品描述:4路独立的RS485/422转以太网口,支持TCP Sever、TCP Client、UDP、Real COM虚拟串口、点对点、点对多点通信模式,CPU采用工业级ARM-Contex-M3,工作更稳定可靠,速度更快不丢字节,全工业级设计,更适合复杂环境。
  • 在线订购

产品介绍
IDM-5734串口服务器可以解决RS-485/422的串口设备接入以太网的功能。支持独立的4路RS-485/422串口,1路10/100M以太网口。提供虚拟串口软件,可以在PC端虚拟出4个COM通信端口。每个串口都可以设置成Modbus RTU转Modbus TCP的工作模式,方便Modbus RTU设备接入以太网。IDM-5734串口服务器内置Web Server可以通过网页对串口服务器的参数进行配置,也可以使用Telnet Console通过网络进行设备管理。RS-485/422接口采用防雷设计,高等级防护芯片等措施,可在恶劣环境中稳定运行。简单灵活的配置和极高的可靠性能满足您任何苛刻的应用,是您理想的选择。

产品特色
1、150MHz高速CPU,内置RTOS操作系统
2、2M的数据缓冲空间,支持大数量通信
3、提供1个10/100M自适应以太网口
4、支持4个RS485/422串口,4KV ESD防静电保护,600w浪涌(10/1000us)
5、串口具有数据收发的LED灯指示
6、支持TCP Sever、TCP Client、UDP、VCOM虚拟串口、MODBUS协议转换等模式
7、内部集成Web Server和Telnet Server,方便用户进行参数配置
8、每个串口最多可支持4个TCP连接, 可支持4个主机同时连接
9、支持ARP、TCP、UDP、ICMP、TELNET、HTTP、DHCP、DNS、MODBUS-TCP等网络协议
10、DC9-36V宽电压供电,低功耗。

以太网口特性
标       准:RJ-45,10/100Mbps
协       议:ARP、TCP、UDP、ICMP、TELNET、HTTP、DHCP、DNS、MODBUS-TCP等协议
通讯模式:10M/100M自适应、全双工/半双工自适应
工作模式:TCP Server、TCP Client、UDP、VCOM、Serial Telnet、Remote Pair Mode、RFC 2217、
MODBUS Server、MODBUS Client
接口缓存:收发各2M字节
接口保护:4KV ESD

串口特性
串口数量:4个RS-485/RS422可选择
RS-422信号:T+,T-,R+,R-
RS-485信号:A,B
检验位:None,Even,Odd,space,mark
数据位:5bit,6bit,7bit,8bit
波特率:300-921600bps
负载能力:RS-485/422端支持共32结点轮询
接口保护:600W浪涌保护,4KV静电保护
接口形式:RS-485/422端子台(4PIN)

环境特性
电源输入:DC9~36V  低功耗
工作温度:-40℃~70℃,  5~95% RH
储藏温度:-40℃~85℃,  5~95% RH
安装方式:挂壁或螺丝锁付
尺      寸:180x100x26(mm),长x宽x高(毫米)

配置方式
1、浏览器登录Web服务器(默认IP地址192.168.10.245),用户名为“admin”,密码为“system”。
2、Telnet 设备IP地址(默认IP地址192.168.10.245)进行参数配置。输入菜单项对应的数字,对设备的参数进行配置后保存设备即可。
注:以上两种方式可任选一种方式对串口服务器进行配置

操作模式设置
1、当串口服务器设定TCP Server模式时,远端设备应工作在TCP Client。
2、当串口服务器设定TCP Client模式时,远端设备应工作在TCP Server。
3、当串口服务器设定UDP模式时,串口服务器是工作在Server和Client两种模式。
4、当串口服务器设定VCOM模式时,通过驱动程序把串口服务器上的端口映射成为本地主机的虚拟 COM 口,驱动程序最多可以支持扩展到 COM256。并且每个独立的端口都可支持最多 4 个连接。
5、当串口服务器设定RFC 2217 模式时,可通过以太网即时修改设备串口参数的一个标准协议,发送本协议命令给设备后,如果符合要求则执行设置串口参数动作,如果校验出错或者协议不对,则会当成普通的数据包通过串口转发。
6、Remote Pair Master (远程配对主模式)和Remote Pair Slave(远程配对从模式)远程配对从模式与远程配对主模式一起使用需要两台串口服务器设备一起工作,用于突破串口的数据传输距离限制。该模式下的两台串口服务器通过以太网与对方建立网络连接,并透明的向对方传送来自各自串口的数据。
7、MODBUS协议转换模式,MODBUS协议转换模式是MODBUS RTU和MODBUS TCP互转的一个模式,其包括Modbus Converter Server模式和Modbus Converter Client模式。

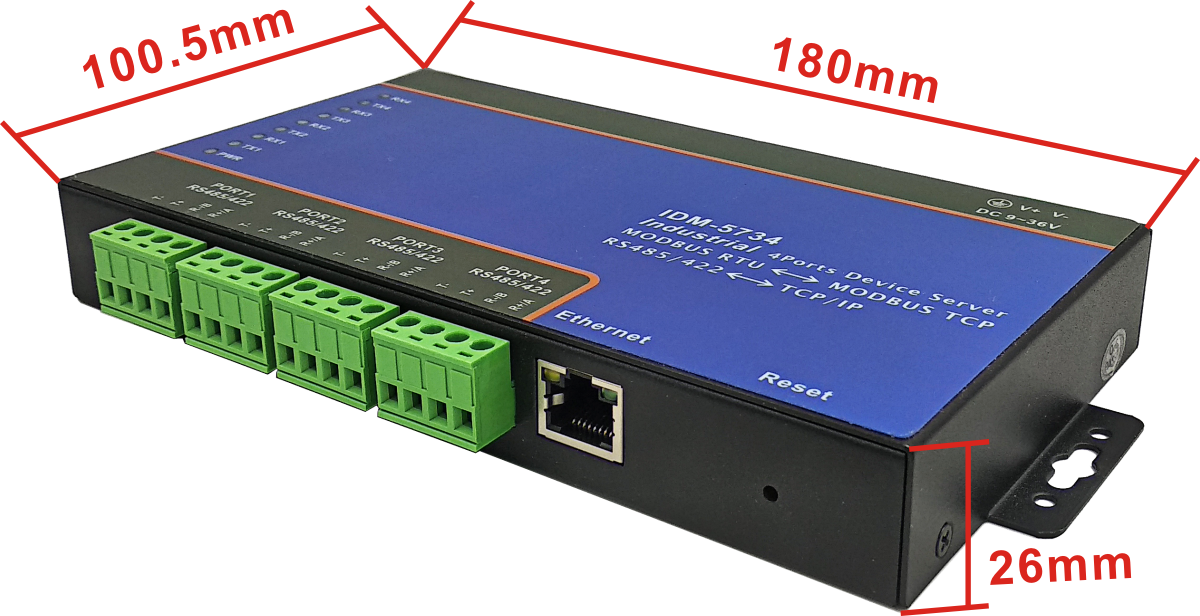

尺寸图
