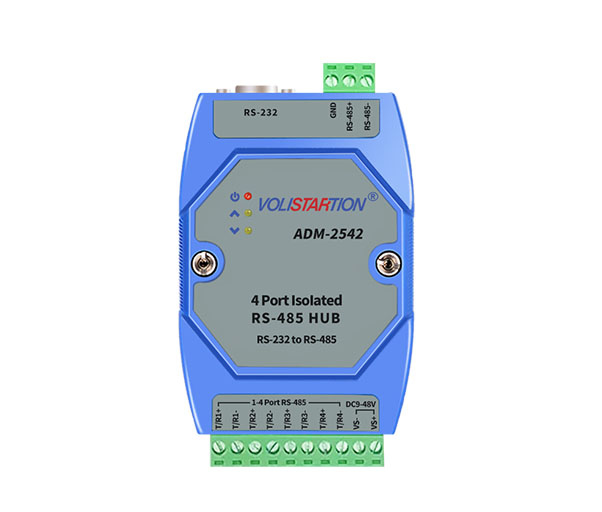

产品介绍

      ADM-2542是一款专为工业自动化通信中，解决RS-485总线星型结构组网，解决复杂电磁场环境下RS-485大系统要求而设计的485总线分割集线器(HUB)。支持传输速率最高达115.2Kbps，RS-485接口端采用光电隔离技术，600W 防雷浪涌保护电路，提供1500V 的隔离电压可以有效地抑制闪电和ESD保护。
RS-485工作模式采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决 RS-485 收发转换时延问题。RS-485 接口传输距离大于 1000 米、性能稳定。广泛用于高速公路收费系统，道路监控系统及电力采集系统中，是一款性能卓越，高性价比的数据接口转换产品。
性能参数
1、兼容RS-232、RS-485 TIA/EIA标准

2、自动发送、接收数据：RS-232三线(TXD.RXD.GND)制通信

3、输入接口：RS-232及RS-485接口，本产品配送DB9公转母串口线

4、输出接口：4口RS-485接口（T/R1+，- ）、（T/R2+，- ）、（T/R3+，- ）、（T/R4+，- ）

5、通信速率：300BPS-115200BPS

6、工作电源： DC9~48V，DC12V@200mA（MAX）（可接24V电源），具备电源反接保护

7、负载能力：每路独立RS-485接口可连接128个设备

8、通讯距离：1000米（1200BPS）

9、LED指示：电源、数据方向指示

10、工作方式: 异步半双工（RS-485）

11、光电隔离：隔离电压1.5KVrms /500VDC绝缘，隔离DC/DC模块，RS-485提供600W的防雷浪涌，15KV

ESD保护

12、电气接口：R-S232（DB9），RS-485（8芯工业端子台），电源（2芯工业端子台）

13、传输介质：双绞线或屏蔽线

14、安装方式：35mm DIN导轨安装

15、结构尺寸：125x72x34(mm)，长x宽x高（毫米）

16、工作温度：-20℃ ~ 75℃

17、储存环境：温度-40 ~ 85℃，湿度：0 ~ 95%，不冷凝

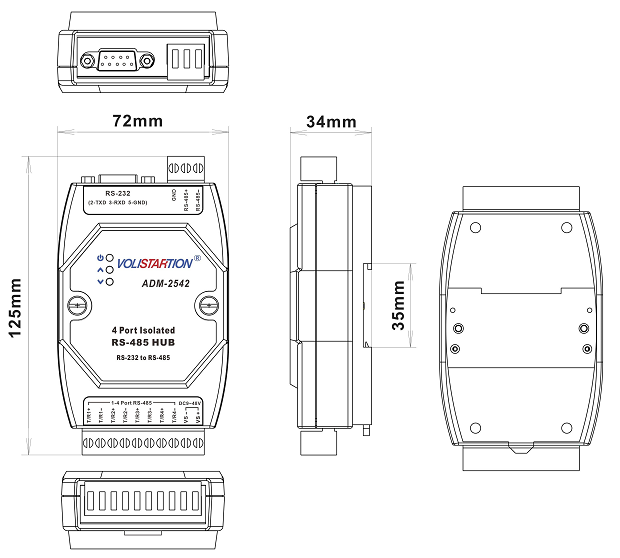

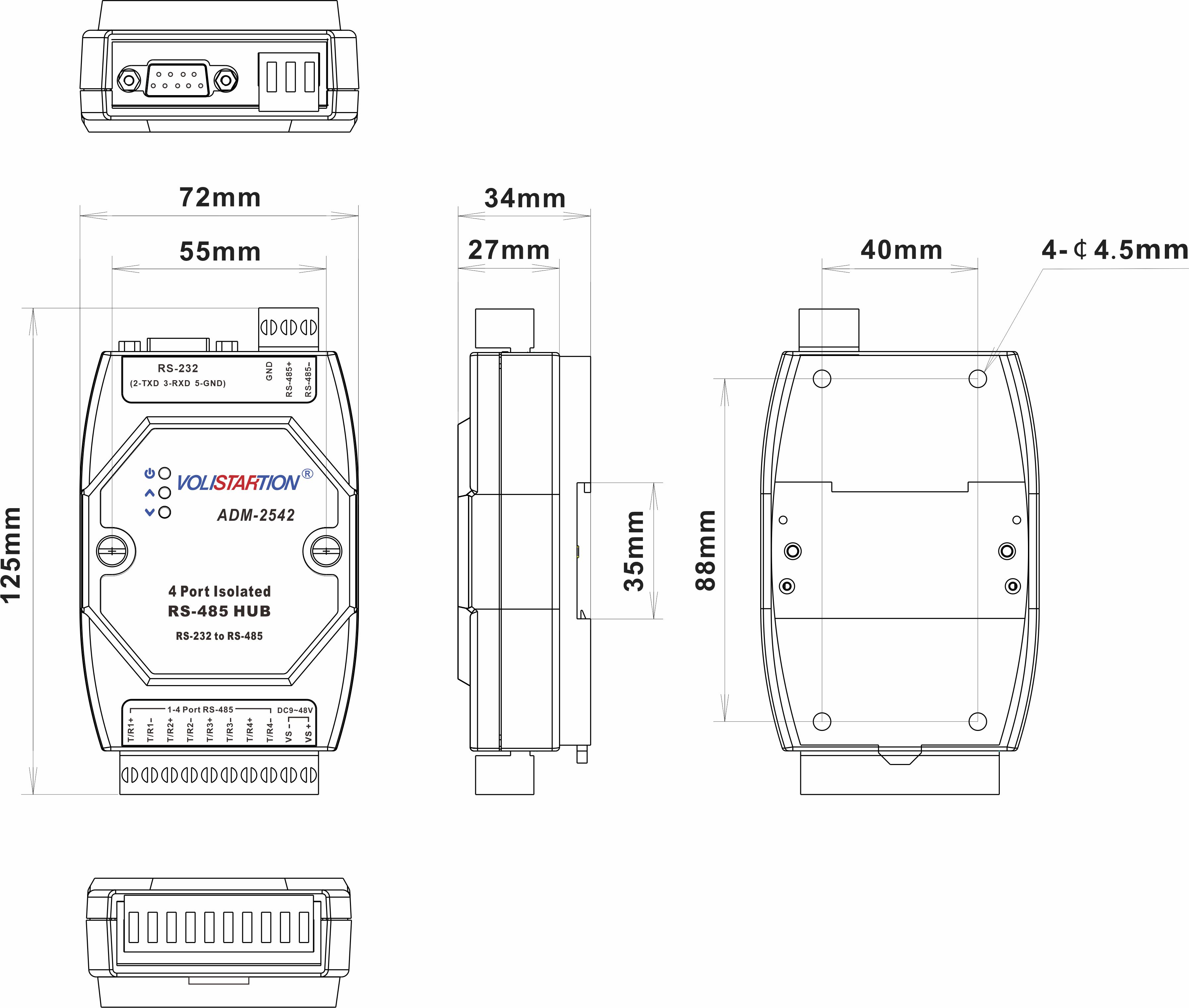

尺寸图(单位：mm)
