产品介绍

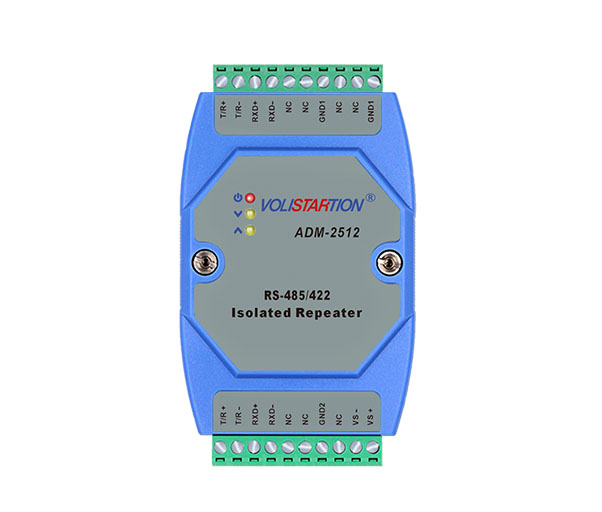

ADM-2512是一款专为解决RS-485/422信号长距离传输时，信号弱、信号易干扰问题的产品。能够延长RS-485/422总线的通信距离，增加RS-485/422网络中设备的数量，支持传输速率最高达115.2Kbps，RS-485接口端采用光电隔离技术，600W 防雷浪涌保护电路，内置三端全隔离，两端RS-485/422及电源相互隔离，提供1500V 的隔离电压可以有效地抑制闪电和ESD保护。RS-485工作模式采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决 RS-485 收发转换时延问题。RS-485 接口传输距离大于 1000 米、性能稳定。广泛用于高速公路收费系统，道路监控系统及电力采集系统中，是一款性能卓越，价格优良的数据接口转换产品。

性能参数

1、兼容RS-485/422 TIA/EIA标准

2、输入接口：1路RS-485/422接口

3、输出接口：1路RS-485/422接口

4、通信速率：300BPS-115.2KBPS

5、工作电源： DC9-48V，DC12V@200MA（MAX）（可接24V电源）

6、负载能力：RS-485能够连接256个设备

7、通讯距离：1000米（1200BPS）

8、LED指示：电源、数据方向指示

9、工作方式: 异步半双工2线（RS-485）、或全双工4线(RS-422)

10、光电隔离：三端全隔离，两端RS-485/422及电源相互隔离;隔离电压1.5KVrms /500VDC绝缘，RS-485提供600W的防雷浪涌，15KV ESD保护

11、电气接口：RS-485/422（工业端子台），电源（工业端子台）

12、传输介质：双绞线或屏蔽线

13、安装方式：35mm DIN导轨安装

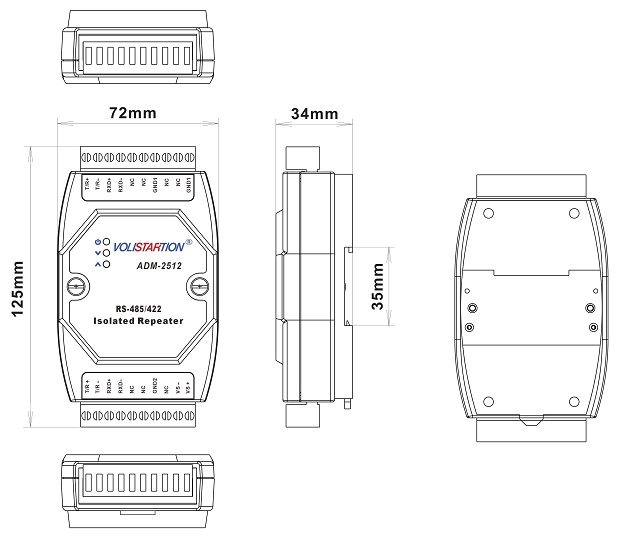

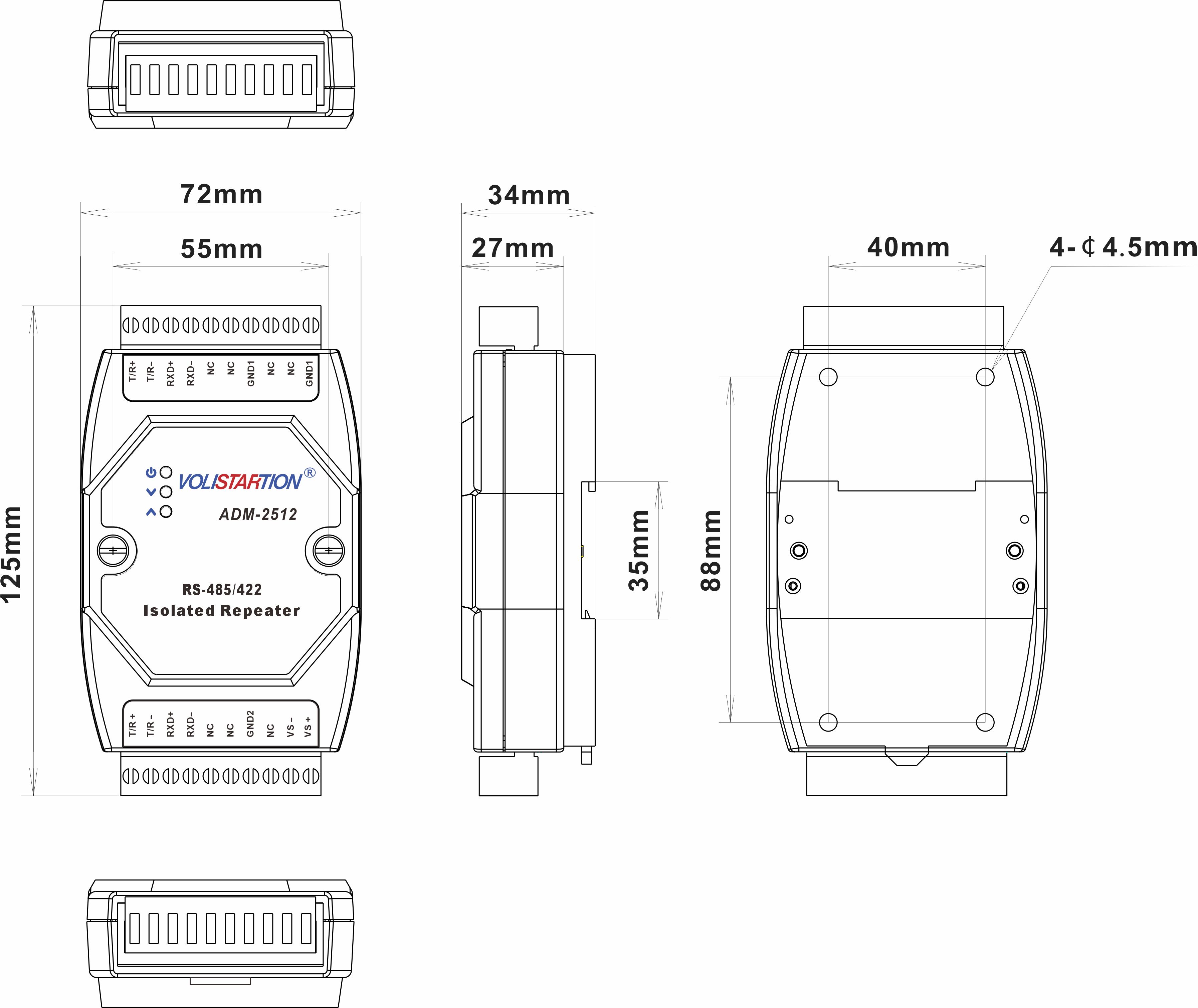

14、结构尺寸：103x72x27(mm)，长x宽x高（毫米）

15、使用环境：-20℃ 到 75℃，相对湿度为5%到95%
