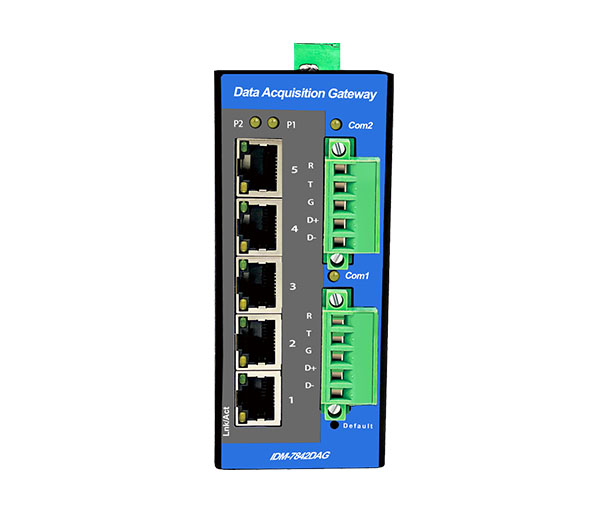

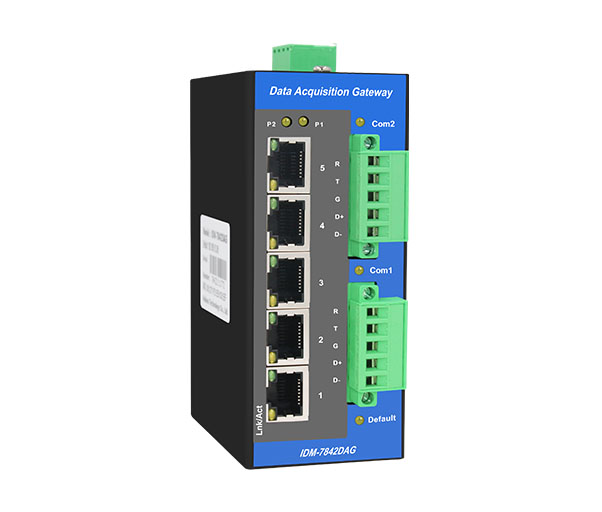

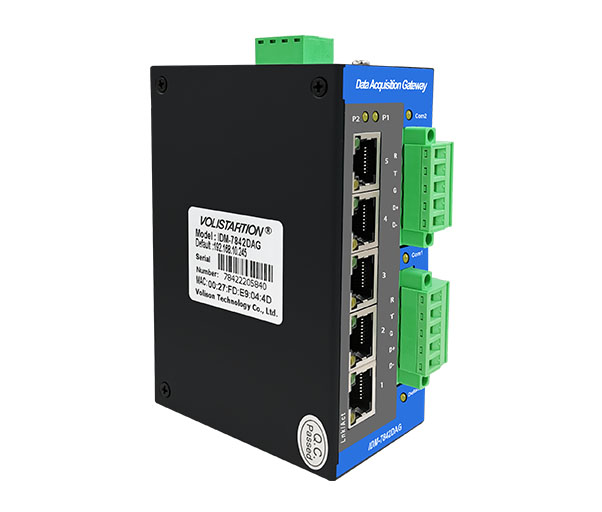

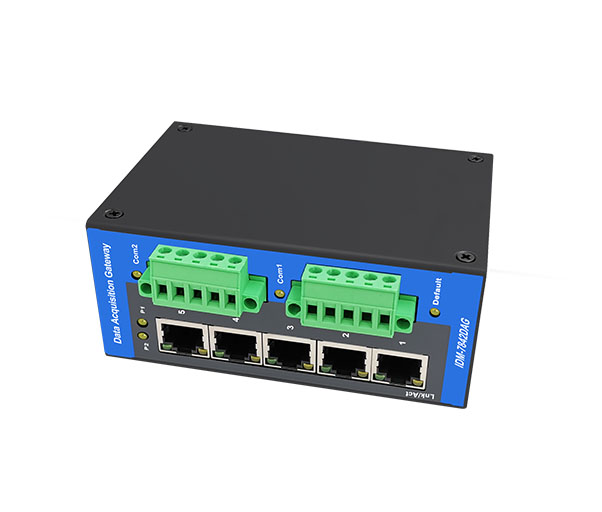

产品介绍

本公司的Data Acquisition Gateway（数据采集网关，简称DAG网关）主要应用在Modbus RTU协议数据和Modbus TCP协议数据之间的转换。串口端支持Modbus RTU主站和从站功能，以太网端支持Modbus TCP从站功能。
串口端作Modbus RTU主站时，可以主动采集用户Modbus RTU从站的数据并保存在数据缓冲区里，用户Modbus TCP主站设备可以通过以太网口读写数据缓冲区，达到Modbus TCP主站和Modbus RTU从站之间数据交换的功能。
串口端作Modbus RTU从站时，用户的Modbus RTU主站设备可通过串口读写数据缓冲区，Modbus TCP主站设备也可以通过以太网口读写数据缓冲区，从而实现Modbus TCP主站和Modbus RTU主站之间数据交换的功能。
用户可以通过配送的DAGCTool软件（ PC端配置工具）编辑串口参数、以太网口参数、工作模式和Modbus RTU指令等，通过以太网口下载到DAG网关内。也可以通过以太网口把DAG网关内已有的接口参数和Modbus RTU指令上载到DAGCTool软件。用户可以把这些接口参数和Modbus RTU指令保存成文件，供其它DAG网关设备使用。
DAG网关支持标准Modbus协议，可以直接和组态软件、PLC、DCS、工控触摸屏通信。
功能特点

1、Modbus寄存器地址映射，实现对Modbus TCP请求的快速响应。

2、用户自定义Modbus RTU指令。

3、指令发送间隔、响应超时时间和从站响应延时可设置。

4、支持2个光电隔离的RS-485/232串口，可以同时作Modbus RTU主站或从站。

5、提供具有交换机功能的5个10/100M以太网口，支持最多5 个Modbus TCP主站访问DAG网关。

6、接口参数和Modbus RTU指令可保存成文件，减少用户配置时间。

7、配送WINDOWS配置工具软件，软件界面友好，操作简单。

8、错误诊断功能可实时监控从站设备通信状态，快速排除故障。

9、冗余DC12~36V/AC18~30V宽电压输入供电。

10、工业级设计，可长期稳定运行在恶劣环境。

技术参数

以太网口数量: 5个10/100M自适应以太网口，交换机功能
串口数量: 2个（光电隔离RS-485/232）
电源接口: 冗余DC12~36V或AC18~30V
电源反接保护: 有
功耗: 100mA@24V(Max)
外型尺寸: L125 x W99 x H50 mm

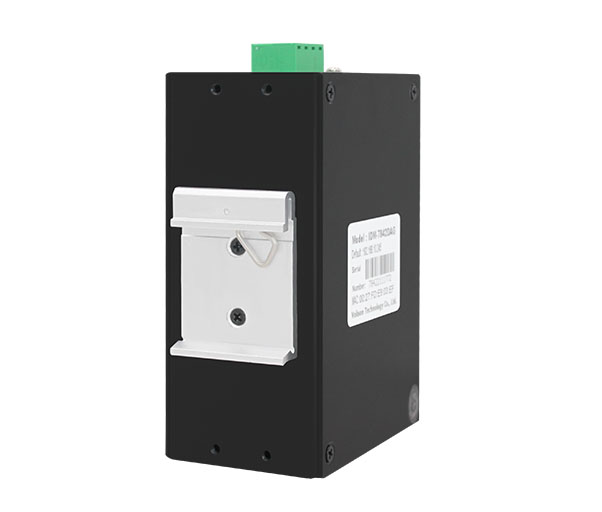

安装方式: 35mm DIN导轨安装
工作温度: -20~+75℃
储存温度: -50~+125℃
工作温度: 5%~95% (无冷凝)
网络协议: ETHERNET、 ARP、 IP、 TCP、 ICMP、Modbus TCP
TCP连接数量: 最大5个
串口协议: Modbus RTU
RTU指令数量: 最多512条
串口波特率: 300~230400bps
串口校验位: 无校验、奇校验、偶校验
RS-485驱动能力: RS-485接口最大支持32个RS-485从站（无中继）
Modbus 功能码: 0x01、0x02、0x03、0x04、0x05、0x06、0x0F、0x10

Modbus数据缓冲区

0X区（线圈输出）8192个，地址（0~8191 = 0x0000-0x1FFF）
1X区（离散量输入）8192个，地址（0~8191 = 0x0000-0x1FFF）
3X区（输入寄存器）4096个，地址（0~4095 = 0x0000-0x0FFF）
4X区（保持寄存器）4096个，地址（0~4095 = 0x0000-0x0FFF）

错误诊断区

1X区（错误标志区）512个，地址（8192-8703 = 0x2000-0x21FF）

3X区（错误代码区）512个，地址（4096-4607 = 0x1000-0x11FF）

工作模式
DAG网关的每个串口都具有主站与从站两种工作模式：

串口工作在主站模式时，该串口在不加中继的情况下最多可以连接32台Modbus RTU从站设备；该模式主要用于 Modbus TCP 主站与 Modbus RTU从站之间的数据通讯。

串口工作于从站模式时，该串口可以连接1 台 Modbus RTU主站设备，可以实现 Modbus TCP 主站与 Modbus RTU主站之间的数据通讯；也可以实现 Modbus TCP 主站和 Modbus RTU主站同时与一路Modbus RTU 从站进行数据通讯；还可以实现Modbus RTU主站之间的数据通讯。

Modbus RTU指令

DAG网关支持最多512条Modbus RTU指令，用户可以根据Modbus RTU从站设备的功能用DAGCTool软件来编辑所需要的Modbus RTU指令。指令下载到DAG网关后，DAG网关会循环发送每一条指给Modbus RTU从站设备。指令包括：地址码、功能码、起始地址、寄存器数量、映射地址、立即写入、响应超时、对应串口等参数。

数据缓冲区

DAG网关数据缓冲区分为4个区，分别是：0X区DO存储区，共 8192 个位寄存器；1X区DI存储区，共 8192 个位寄存器；3X区AI存储区，共 4096 个字寄存器；4X区AO存储区，共 4096 个字寄存器。
DAG网关接口参数配置
打开DAGCTool软件，在DAG网关接口配置页面，修改以太网和串口的参数。工作模式选为主站。如下图所示：

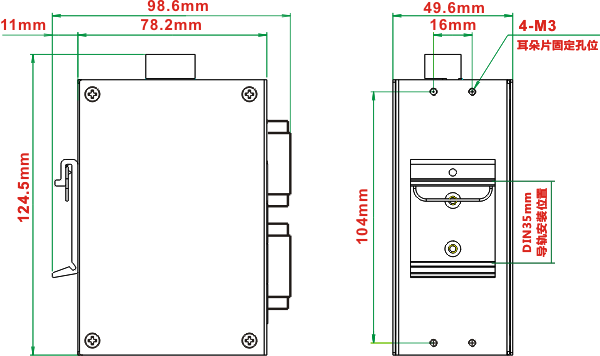

产品尺寸图
