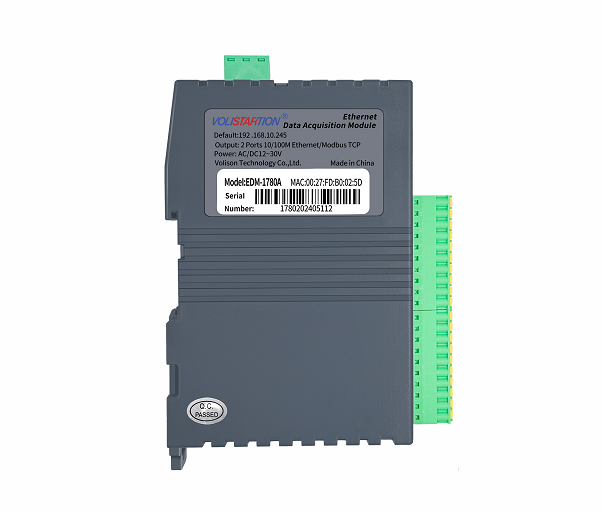

产品介绍
        EDM-1780是一款8路Pt100/Pt1000热电阻温度采集模块，EDM-1780A为8路Pt100(-200 ~ +650℃) / Cu50(-50 ~ +150℃)热电阻温度采集模块；EDM-1780B为8路Pt1000(-100 ~ +300℃) / Pt1000(-150 ~ +550℃)热电阻温度采集模块。通信接口采用2路以太网接口，具备交换机功能，支持标准Modbus TCP 协议，可以直接和组态软件、PLC、DCS工控触摸屏进行连接。
功能特点
1、模块支持2个100M以太网口，可作交换机使用
2、支持标准Modbus TCP协议接口，组态配置简单
3、支持1024个数字量和256个模拟量扩展Modbus缓冲区，便于主站之间交换数据
4、提供Windows配置工具软件，用于对模块的管理、配置及调试
5、RTD热电阻输入、电源供电及通信具有完备的LED灯指示
6、支持AC/DC10~30V宽电压供电，提供过流及过压保护
7、卡片式设计，结构紧凑、小体积，占用空间小
8、I/O接口采用按压式接线端子，接线快捷方便
9、标准35mm DIN 导轨安装
产品规格
(1)、RTD热电阻输入
1．输入通道：8通道
2．输入信号类型：EDM-1780A：Pt100(-200 ~ +650℃) / Cu50(-50 ~ +150℃)
                               EDM-1780B：Pt1000(-100 ~ +300℃) / Pt1000(-150 ~ +550℃)
3．分 辨 率：16位ADC；低速模式：13bit，高速模式：15bit
4．采样速率：低速模式：2次/秒，高速模式：>10次/秒
5．数值范围：温度=工程值/10；掉线值=32767
6．采样精度：低速模式：±0.5℃，高速模式：±1℃
7．线阻补偿：三线制传感器自动补偿线电阻
8．隔离方式：数字隔离
(2)、接口参数
1．通信接口：2-Port 10/100M Ethernet
2．通信协议：Modbus TCP

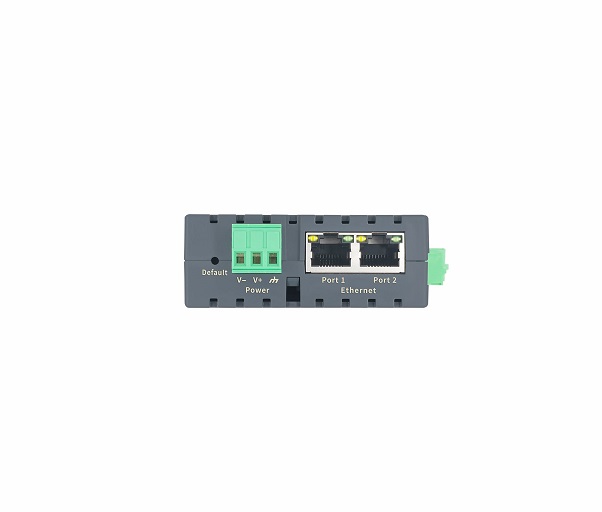

3．接口形式：2 x RJ45(具备交换机功能)
4．传输距离：≤ 100米
5．传输速率：100Mbps
6．隔离方式：变压器
7．支持主站数量：5个
(3)、电气参数
1．看门狗：内部软件看门狗
2．电源供电：AC/DC10~30V，24V@100mA(Max.)
3．电源保护：防反接保护、过流及过压保护
4．I/O接线方式：非螺丝式3.81mm按压接线端子
5．外形尺寸：长x宽x高（毫米），142x96x30(mm)
6．外壳材质：工业级阻燃ABS+PC合金塑料外壳

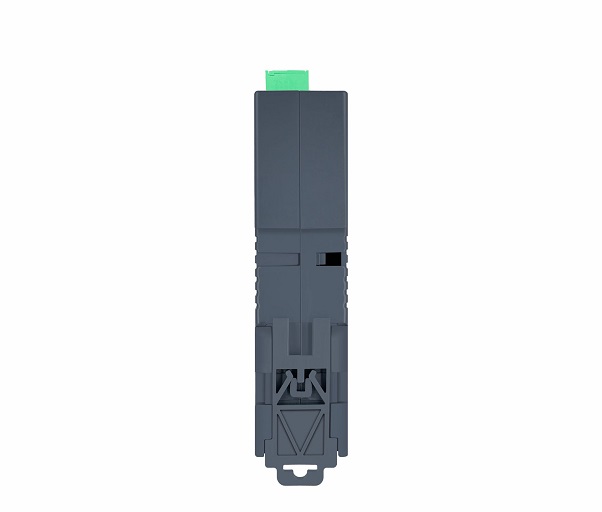

7．安装方式：标准35mm DIN导轨安装
(4)、环境参数
1．工作温度： -20℃ ~ +70℃
2．存储温度： -40℃ ~ +85℃
3．相对湿度： 5% ~ 95%，无冷凝
4．防护等级： IP20

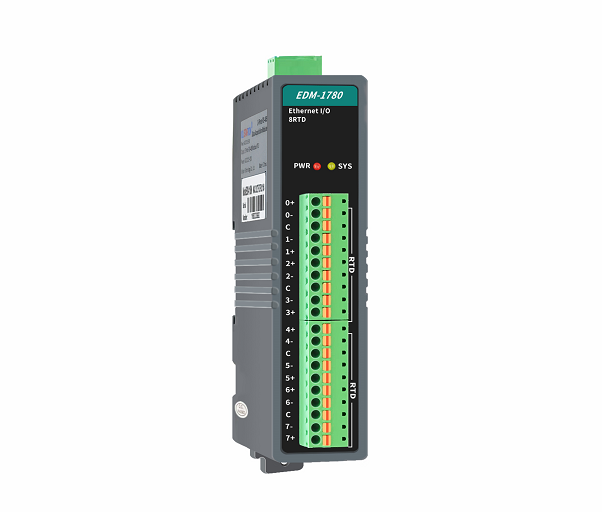

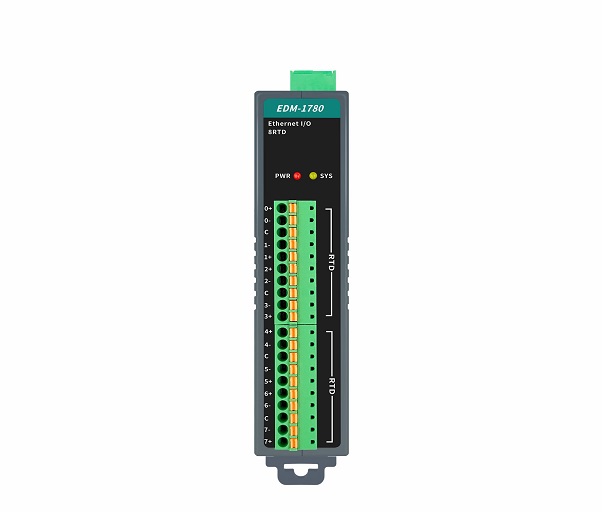

模块指示灯定义
1．PWR：电源供电正常时亮红灯，无供电时熄灭
2．SYS：模块初始化时闪烁，模块运行时熄灭
使用默认通信参数
在模块运行时，按住恢复默认按钮3秒，SYS灯闪烁，配置参数恢复出厂设置，这时模块的通信参数如下：
1．IP地址：192.168.10.245
2．子网掩码：255.255.255.0
3．网关：192.168.10.1
4．Modbus TCP端口：502
5．模块从站ID：255
选型定义
EDM-1780A：8RTD(Pt100/Cu50)
EDM-1780B：8RTD(Pt1000)
