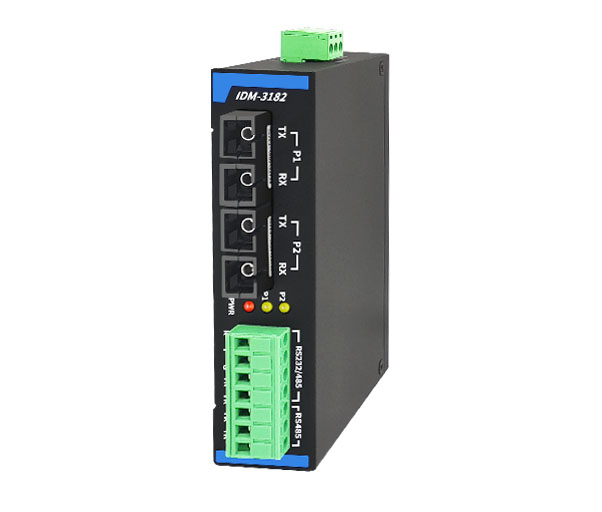

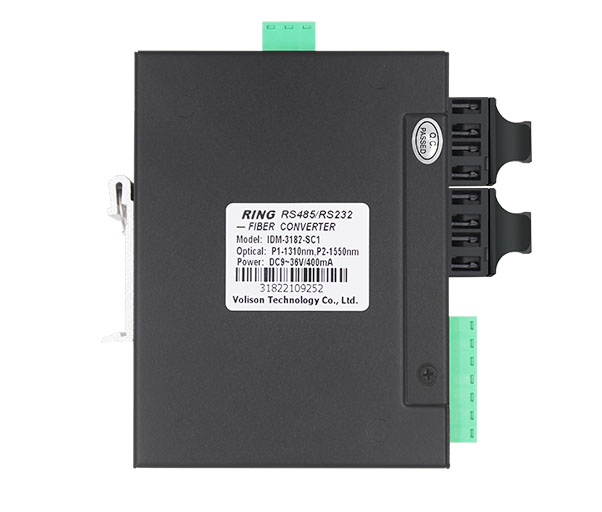

IDM-3182 RS485/232串口光纤自愈环网光端机

IDM-3182自愈环串口光端机在一根2芯光纤上提供2路RS485端口或1路RS232加1路RS485端口的实时转换。允许2路RS485/232设备同时在不同的光环节点上进行双向半双工通信。在同一信道上的设备数量不受限制，在RS485信道上，任一节点的RS485都可工作在主站模式。

IDM-3182自愈环串口光端机有两个单模光收发模块，它构成双环自愈式光纤环网，适用于配网自动化、继电控制保护、数据采集、监控、PLC联机等有着高可靠性要求的工作系统当中。当某处光纤断裂或某节点发生故障时，设备自动切换信通，使网络仍是一个闭路工作环，通信链路保持畅通，这种极大的提高了光纤通信网络安全可靠性。该设备的组网方式也多种多样，除光纤自愈环网外，还可组成分布总线中继式光纤网，即应用光纤链路作为总线，从头到尾，将处于不同跨度区域内的各节点联成一条总线组网。

产品特点：

1、支持点对点、点对多点、环路等连接方式

2、两路光纤口可组成自愈环光纤网络，保证实时通信正常

3、同时支持2路RS485或1路RS485和1路RS232通信，串口1支持RS-232或RS-485，串口2只支持RS-485

4、高速率通信传输，RS232速率300～115200bps，RS485速率0~250K

5、支持主从工作模式，环网中任选一台工作在主模式，其它工作在从模式

6、设置成从模式时，可作为RS485/232串口光纤中继器使用

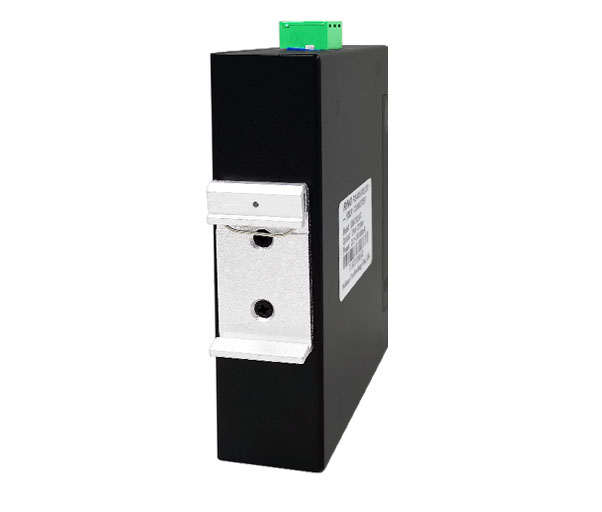

7、工业级设计，DC9~36V供电，DIN导轨方式安装

性能参数:

串口

串口接线方式: 7位绿色端子接线

光口

光口传输距离：多模2km，单模20km

电源/指示灯

电源接线方式：3位绿色端子接线

工作环境

外形尺寸：宽×高×深40×120×90mm

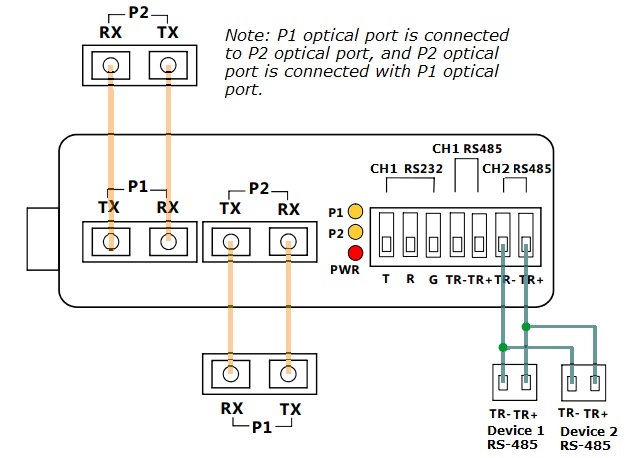

接线方式

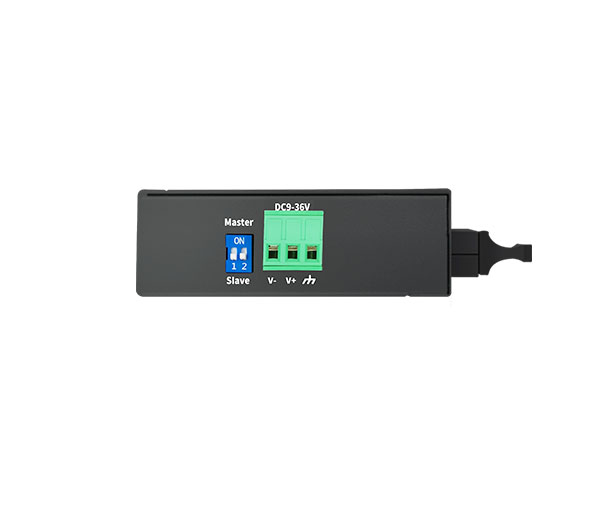

1、在接入电源之前，主站拨码开关设置为“主”，从站是“Slave”。
2、光纤端口P1连接到下一个设备的P2光纤端口，并且在光纤连接后P1LED被熄灭。
3、光纤端口P2连接到前一个设备的P1光纤端口，并且在光纤连接后，该P2LED被熄灭。
4、双光纤的设备交叉连接TX到RX和RX到TX，单光纤的设备P1是直接到P2。
5、主站采用串口1，从站也应使用串口1，主站采用串口2，从站也应使用串口2。
