产品概述

      ADM-7032为1光2电光纤收发器，支持IEEE 802.3/802.3u/802.3x，具有10/100M、全/半双工、MDI/MDIX自适应RJ45端口和100BaseFX光纤口。工作温度为 -20℃~+75℃，适应各种严苛环境，DIN导轨安装，即插即用，外形小巧，可方便安置在控制箱中，是您工业自动化联网的可靠解决方案。

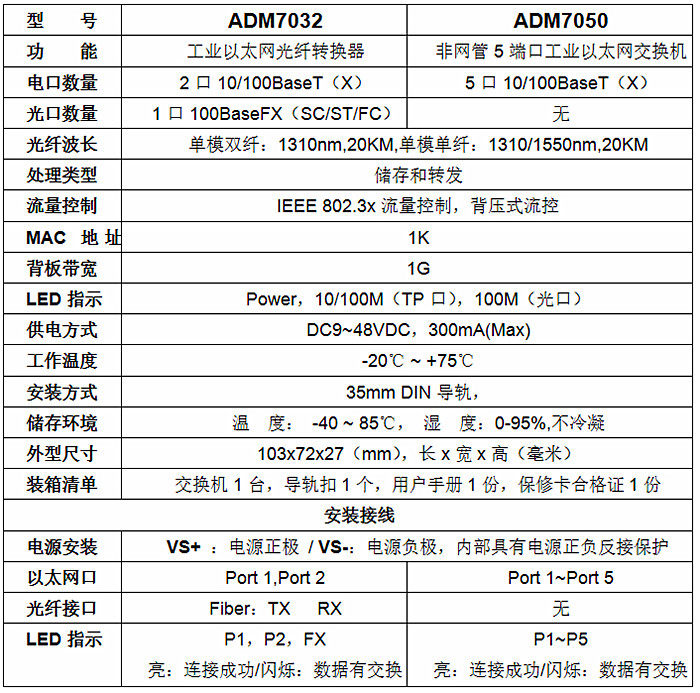

规格参数
端口形态：1个百兆光纤口（可选SC/FC/ST接口），2个百兆RJ45口
协议标准：IEEE 802.3/802.3u/802.3x，兼容Modbus TCP、Ethernet/IP等协议，可实现透明数据传输
处理类型：储存和转发
流量控制：IEEE 802.3x流量控制，背压式流控
MAC地址表：1K
背板带宽：1G
通讯距离：光纤：多模2KM，单模20K；网线：小于100米
LED指示灯：1个电源指示灯；FX光纤指示灯；P1、P2网口指示灯
电源参数
电源接头 5.08接线端子
输入电压 DC9~48V，具备电源反接保护，DC24V@100mA（MAX）
机械性能
外壳：塑料外壳（ABS材质）
尺寸：136 x 72 x 34（mm）长x宽x高（毫米）
IP等级：IP30
重量：200g
安装：35mm DIN导轨安装，可堆叠安装
工作环境
工作温度 -20℃到75℃
储存温度 -40℃到85℃
相对湿度 0%到95%（不冷凝）
型号定义
ADM-7032-SC 双纤SC接口，兼容单模和多模光缆
ADM-7032-FC 双纤FC接口，兼容单模和多模光缆
ADM-7032-ST 双纤ST接口，兼容单模和多模光缆
ADM-7032-SC1 单纤SC接口，只兼容单模光缆
ADM-7032-FC1 单纤FC接口，只兼容单模光缆

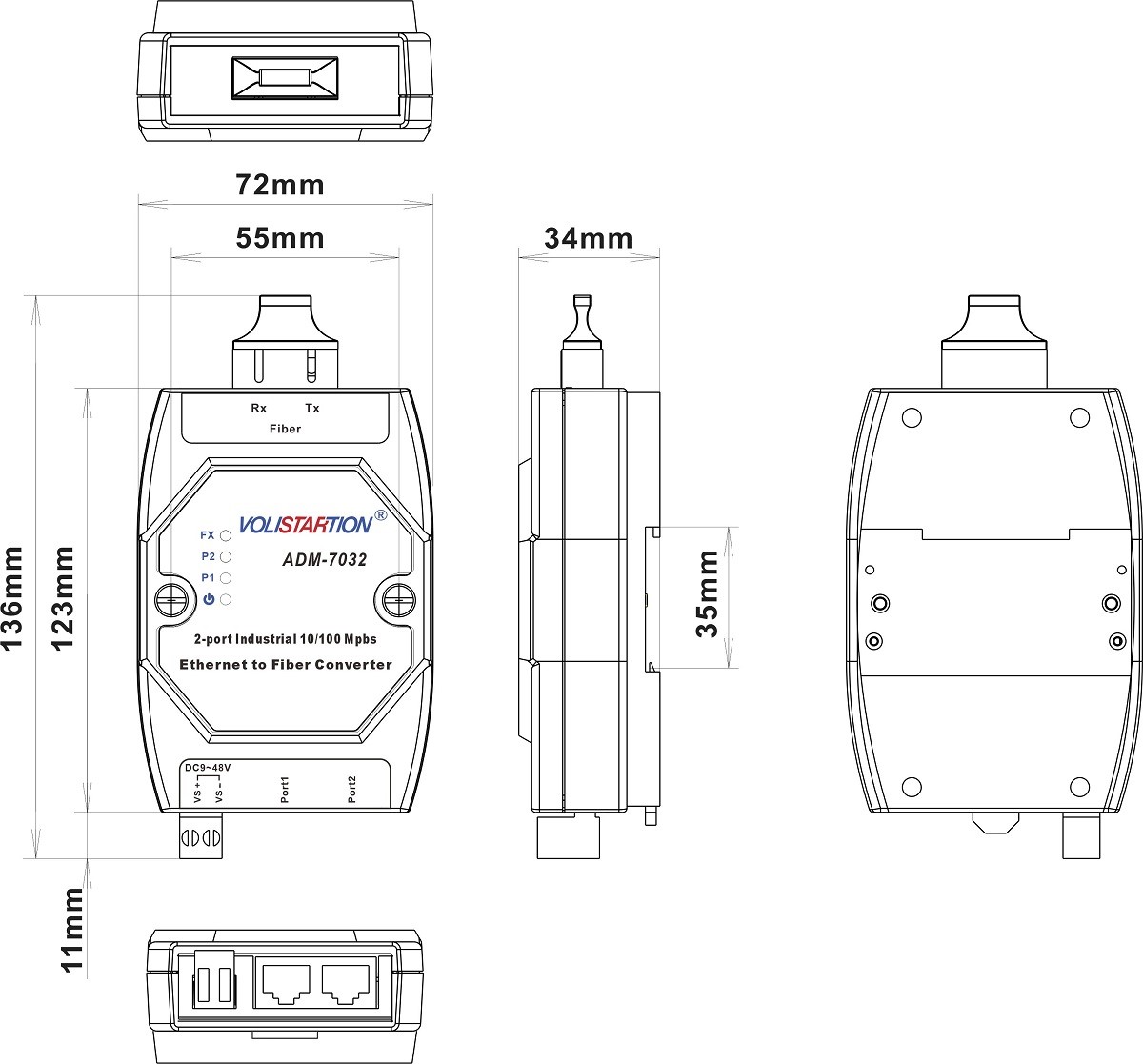

尺寸图（单位：mm）
