Modbus-RTU/ASCII转Profibus-DP网关

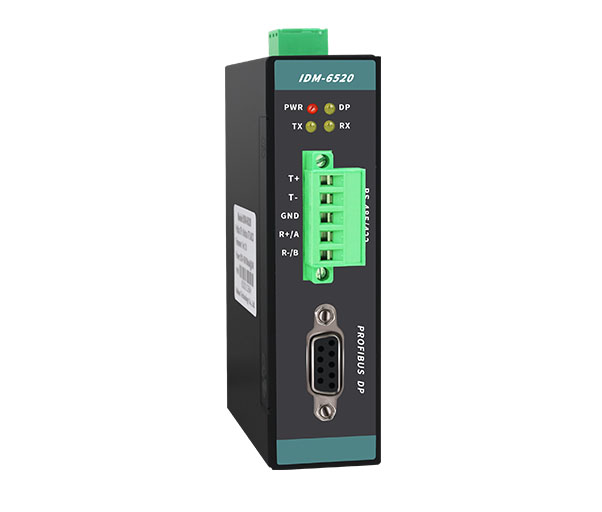

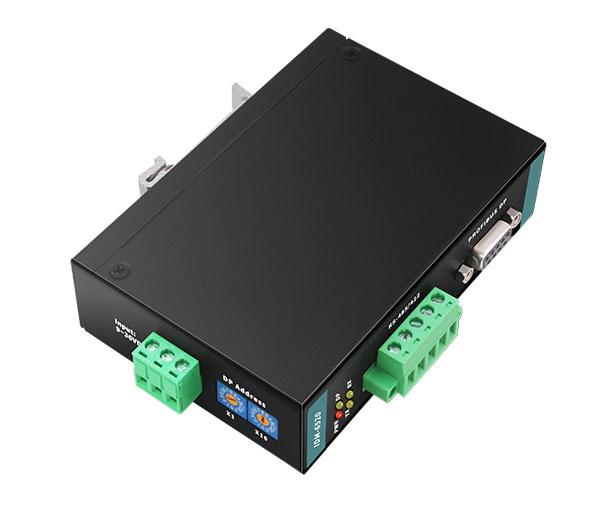

IDM-6520网关是一款PROFIBUS DP 协议转Modbus RTU/ASCII协议的转换器。它能够实现Modbus RTU/ASCII协议和PROFIBUS DP 协议的数据互换功能。该网关的PROFIBUS DP为从站接口，可连接到西门子PLC等PROFIBUS DP主站设备，实现Modbus RTU/ASCII协议的串口设备与PROFIBUS DP主站的数据通信。凡具有 RS-485接口支持 Modbus RTU/ASCII 协议的设备都可以使用该网关实现与现场总线PROFIBUS DP的互连。

技术参数：

MODBUS

串口工作模式：Modbus主站和Modbus从站

串口类型：2-wire RS-485和4-wire RS-422

串口波特率：1200~115.2Kbps可选

通信参数：7、8个数据位，无校验、奇校验或偶校验，1个或2个停止位

安全防护：1500V光电隔离，600W防浪涌接口保护

串口协议：Modbus RTU、Modbus ASCII

Modbus功能码：01、02、03、04、05、06、15、16

RS-485最大站点：31个

PROFIBUS DP

从站协议：PROFIBUS DP/V0

波特率：9.6Kbps～12Mbps自适应

安全防护：1500V光电隔离，600W防浪涌接口保护

数据区：Max Input Bytes ≤ 244 Bytes  Max Output Bytes ≤ 244 Bytes  Max Data Bytes ≤ 296 Bytes

最大槽位：40个

工作参数

工作电压：DC9~36V，电流Max 50mA @ DC24V

工作温度：-40~85℃

相对湿度：5～95%（无冷凝）

储存温度：-45~125℃

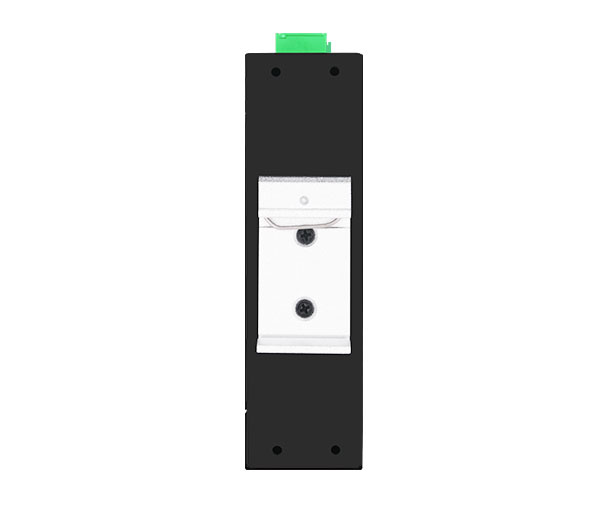

安装方式：35mm DIN导轨安装

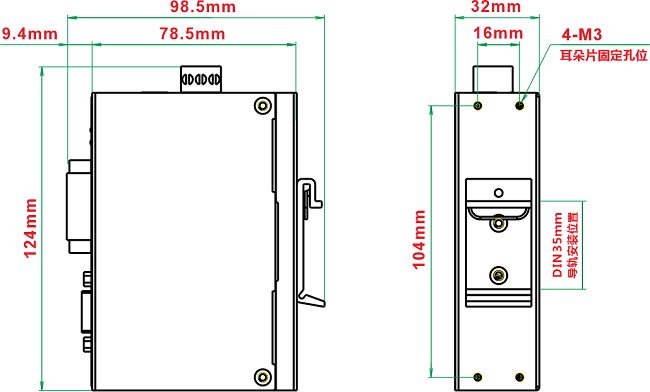

外形尺寸：124x78.5x32 (长x宽x高，单位mm)
