百兆交换机

4光4电百兆交换机

型号：IDM-7188
4路10/100Base-T(X)以太网接口
4路100Base-FX光纤口
AC18~30V or DC12~36V冗余输入
产品描述：导轨式4光4电百兆交换机，35mm DIN导轨安装，AC18-30V/DC12-36V冗余电源供电，适合工业通信
在线订购

产品概述

IDM-7188为4光4电工业以太网交换机，是入门级工业小端口以太网交换机，支持IEEE 802.3/802.3u/802.3x，具有10/100M、全/半双工、MDI/MDIX自适应RJ45端口和100BaseFX光纤口。工作温度为 -20℃~+75℃，适应各种严苛环境，DIN导轨安装，即插即用，外形小巧，可方便安置在控制箱中，是您工业自动化联网的可靠解决方案。

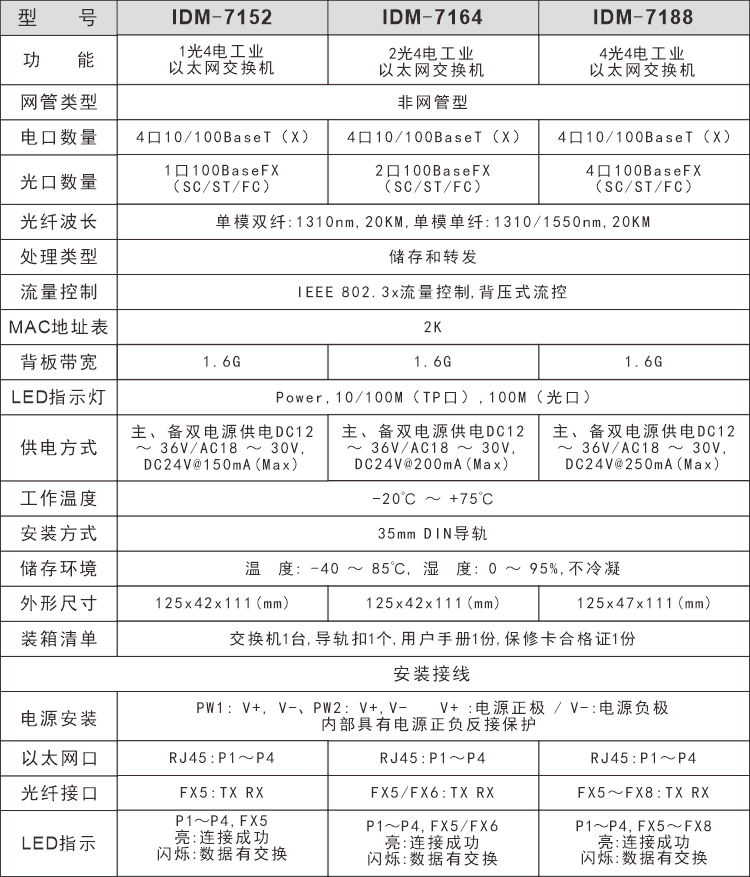

规格参数
端口形态：4个100Base-FX光纤口（可选SC/FC/ST接口），4个10/100BaseT（X）RJ45口
协议标准：IEEE 802.3/802.3u/802.3x，兼容Modbus TCP、Ethernet/IP等协议，可实现透明数据传输
流量控制：IEEE 802.3x流量控制，背压式流控
MAC地址表：2K
背板带宽：1.6G
通讯距离：光纤：多模2KM，单模20K；网线：小于100米
LED指示灯：P1、P2电源指示灯；FX1、FX2、FX3、FX4光纤指示灯；4个状态指示灯Link/ACT
电源参数
电源接头：5.08接线端子
输入电压：主、备双电源供电DC9~36V/AC18~30V，DC24V@200mA（MAX）
机械性能
外壳：金属外壳（镀锌板材质）
尺寸：125 x 111 x 46.6（mm）长x宽x高（毫米）
IP等级：IP30
重量：0.61kg
安装：35mm DIN导轨安装
工作环境
工作温度：-20℃~75℃
储存温度：-40℃~85℃
相对湿度：0~95%（不冷凝）
型号定义
IDM-7188-SC 双纤SC接口，兼容单模和多模光缆
IDM-7188-FC 双纤FC接口，兼容单模和多模光缆
IDM-7188-ST 双纤ST接口，兼容单模和多模光缆
IDM-7188-SC1 单纤SC接口，只兼容单模光缆（需定制，分1310波长和1550波长端）
IDM-7188-FC1 单纤FC接口，只兼容单模光缆（需定制，分1310波长和1550波长端）

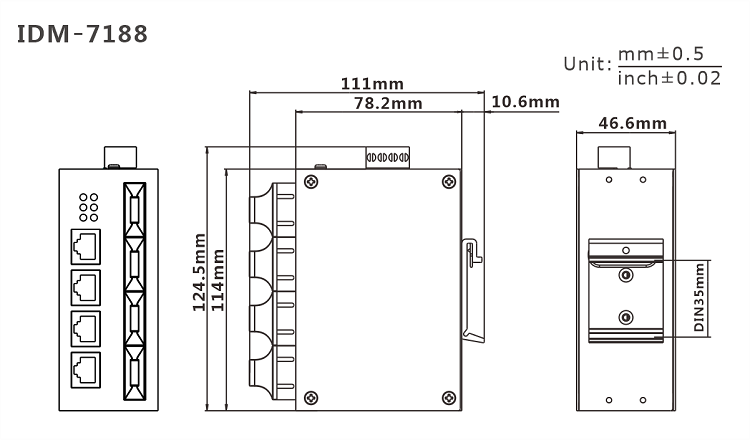

尺寸图 (单位：mm)
