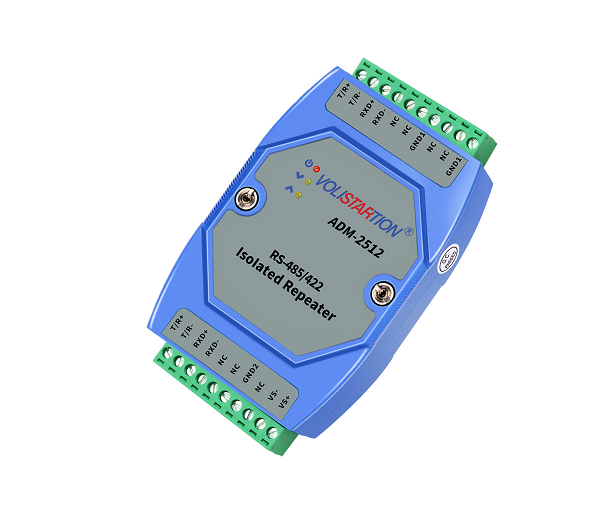

Product introduction

ADM-2512 is a RS-422/485 repeater with photoelectric isolation protection. It can increase RS-422/485 transmission distance and RS-422/485 signal isolation protection, industrial application design, DIN guide installation, DC24V power supply. It is suitable for harsh industrial environment.

Product specification
Model:                                                           ADM-2512
Functions:                                                     RS-485/422 Repeater
Up Interface:                                                 1-Port RS-485/422
Down Interface:                                             1-Port RS-485/422
Isolation voltage:                                            Isolation voltage 3000V，600W Surge protection
Transmission distance:                                  1000 meters (Max)
Data rate:                                                       300 to 115200 Bps
Interface protection:                                       15KV ESD Protection
Load capacity:                                                256 nodes (Max)
Power supply:                                                 9 to 48VDC, 100mA@12V,with power reverse connection protection
Operation mode:                                             Asynchronous half duplex, automatic flow direction
Working temperature:                                      -20 ~75℃
Storage temperature:                                       -40 ~85 ℃
Working humidity:                                            0~ 90% RH
Shape size:                                                     (L x W x H) 125x72x34mm

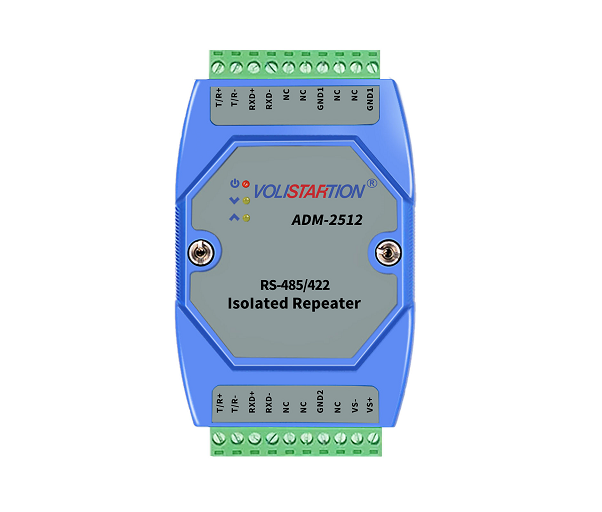

Interface definition

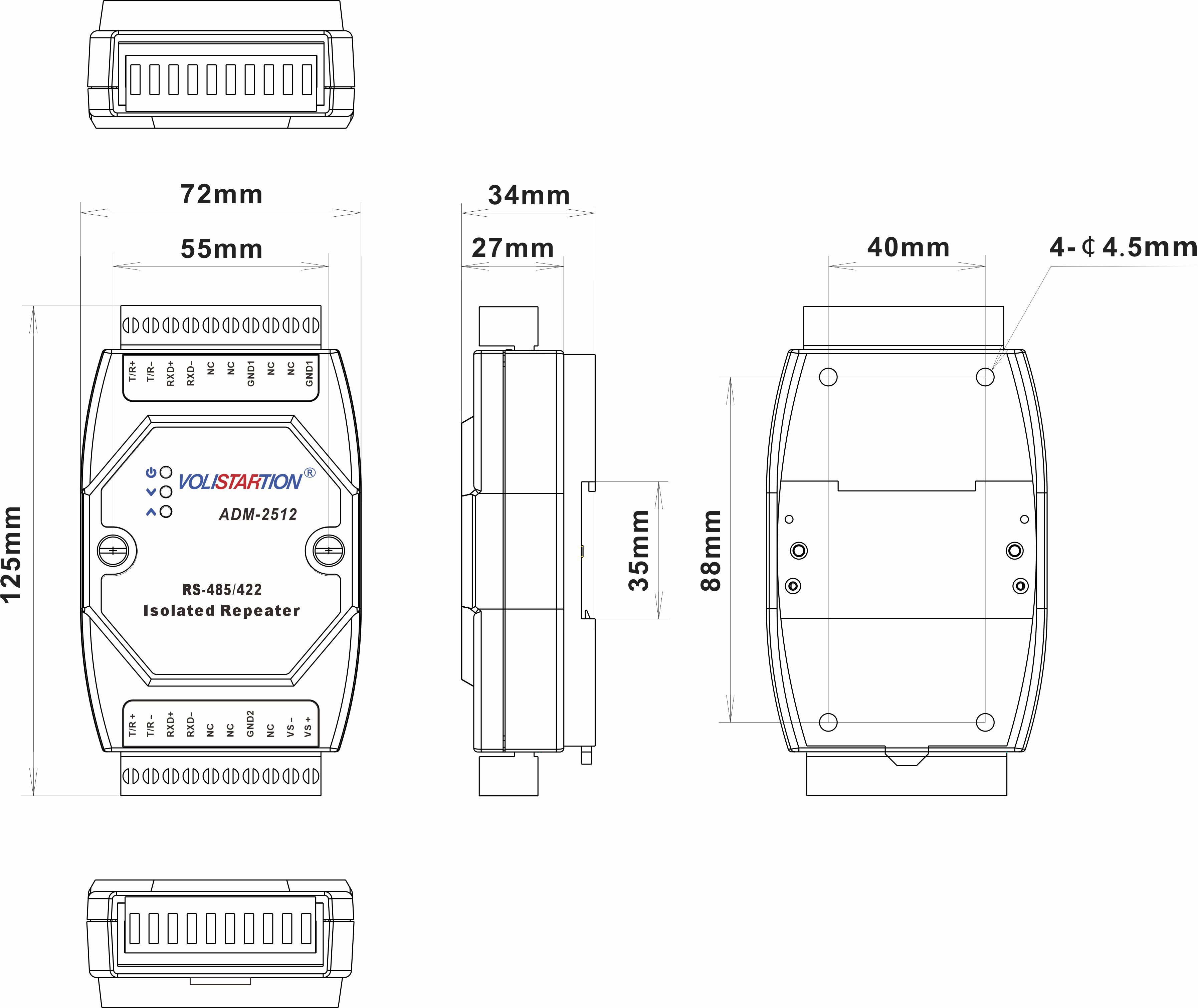

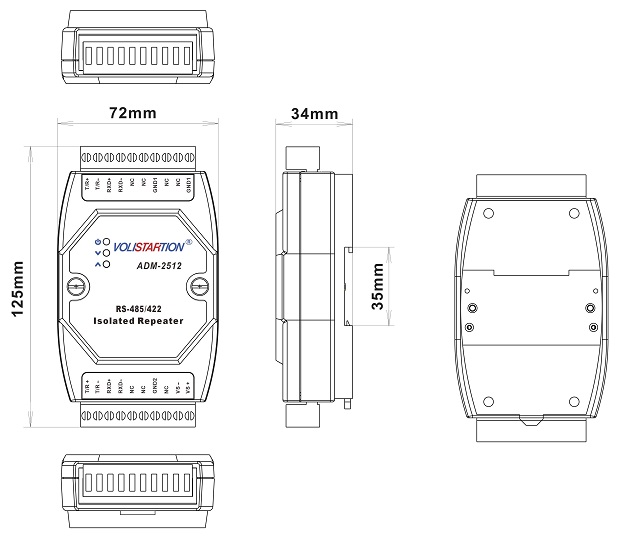

Dimension drawing (mm)
